Reparando una Nintendo Gameboy Advance SP
Cirugía de chip para jugar al Zelda clásico
Este mes Nintendo ha lanzado la Switch con Zelda "Breath of the Wild". La nueva consola ha recibido críticas positivas. El nuevo juego de Zelda es increíble y se puede jugar en cualquier lugar, gracias a la portabilidad de la Nintendo Switch. Pero difícilmente es el primer dispositivo de Nintendo que presenta el mítico reino de Hyrule con Link y la princesa Zelda. Encontré una vieja Gameboy Advance, perfecta para jugar a los juegos clásicos de Zelda... ¡pero necesitaba una reparación!
El Problema

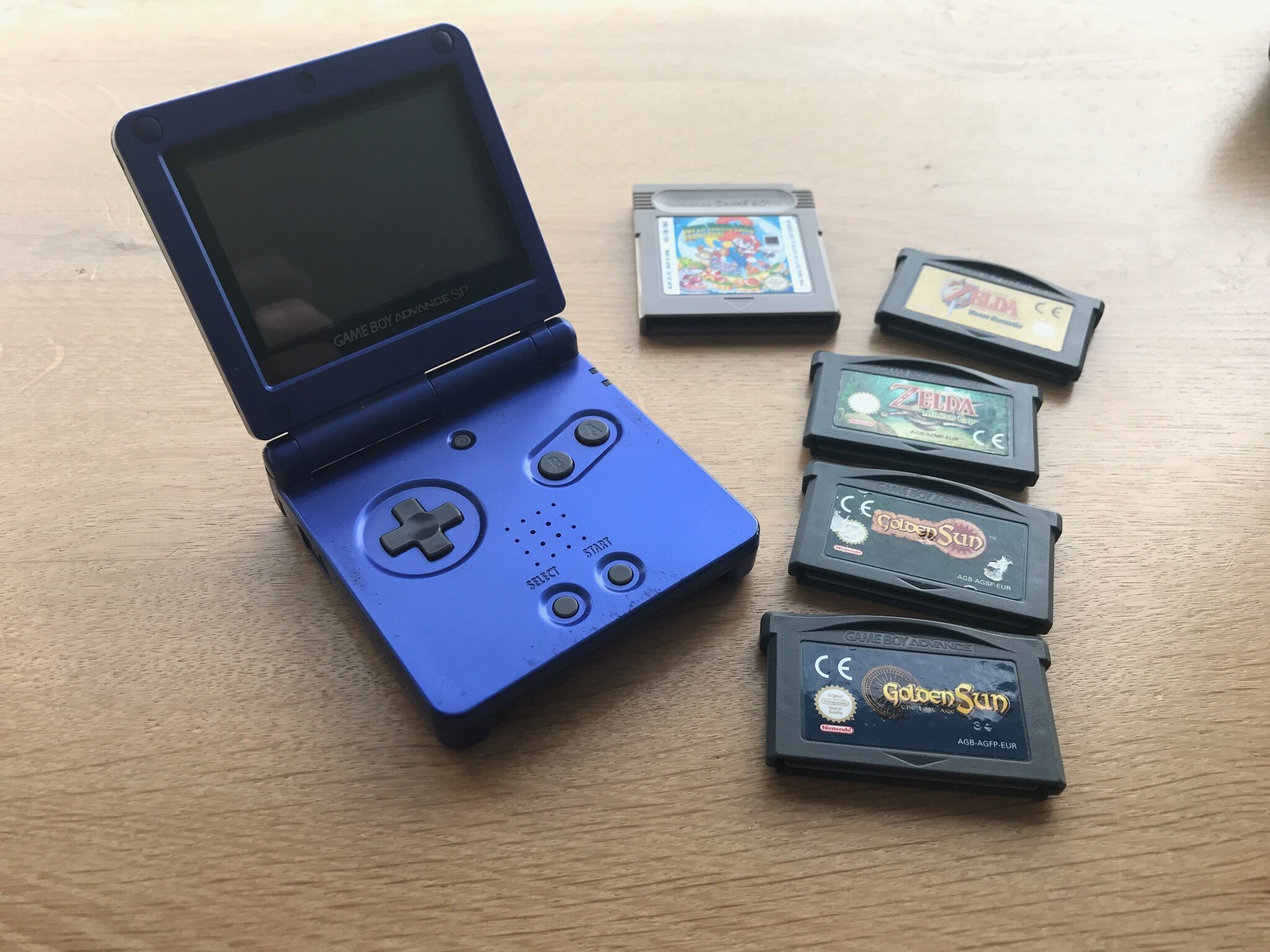

Cuando se aprieta esta Gameboy (lo que sucede durante una partida intensa), el sistema se reinicia de repente... ¡Eso es realmente molesto! (imagina estar luchando contra un jefe muy duro, casi ganando y de repente BANG, esto sucede)
La Gameboy Advance se lanzó en 2002 y fue la primera consola portátil de Nintendo que contaba con una pantalla con luz. Y, sin embargo, es totalmente compatible con los cartuchos originales de Gameboy. Es la máquina perfecta para jugar a los juegos clásicos de Zelda, ya que muchos de los títulos originales de NES se han puesto a disposición como títulos de Gameboy Advance.
Por qué Zelda: Exploración de mundo abierto y aventura
Desde el primer juego de Zelda en 1986, el juego permite al jugador explorar libremente un mundo abierto lleno de aventuras. Tú decides a dónde ir a continuación y cómo llegar allí: caminando (múltiples rutas), corriendo, a caballo, nadando, navegando, teletransportándote e incluso viajando en el tiempo. Por el camino, el juego te sorprende con desafíos aleatorios, personajes interesantes, secretos y puzles. Esto realmente hace que jugar a Zelda se sienta como una aventura personalizada.
Reparando la Gameboy: reemplazando la placa lógica
Usando una lógica simple, determiné que la Gameboy se reinicia porque algo eléctrico falla. Al principio sospeché de una batería (contacto) defectuosa, pero el problema persistió al comprobar la conexión y reemplazar la batería. Si no es la batería, entonces debe ser otra cosa, pero ¿qué?

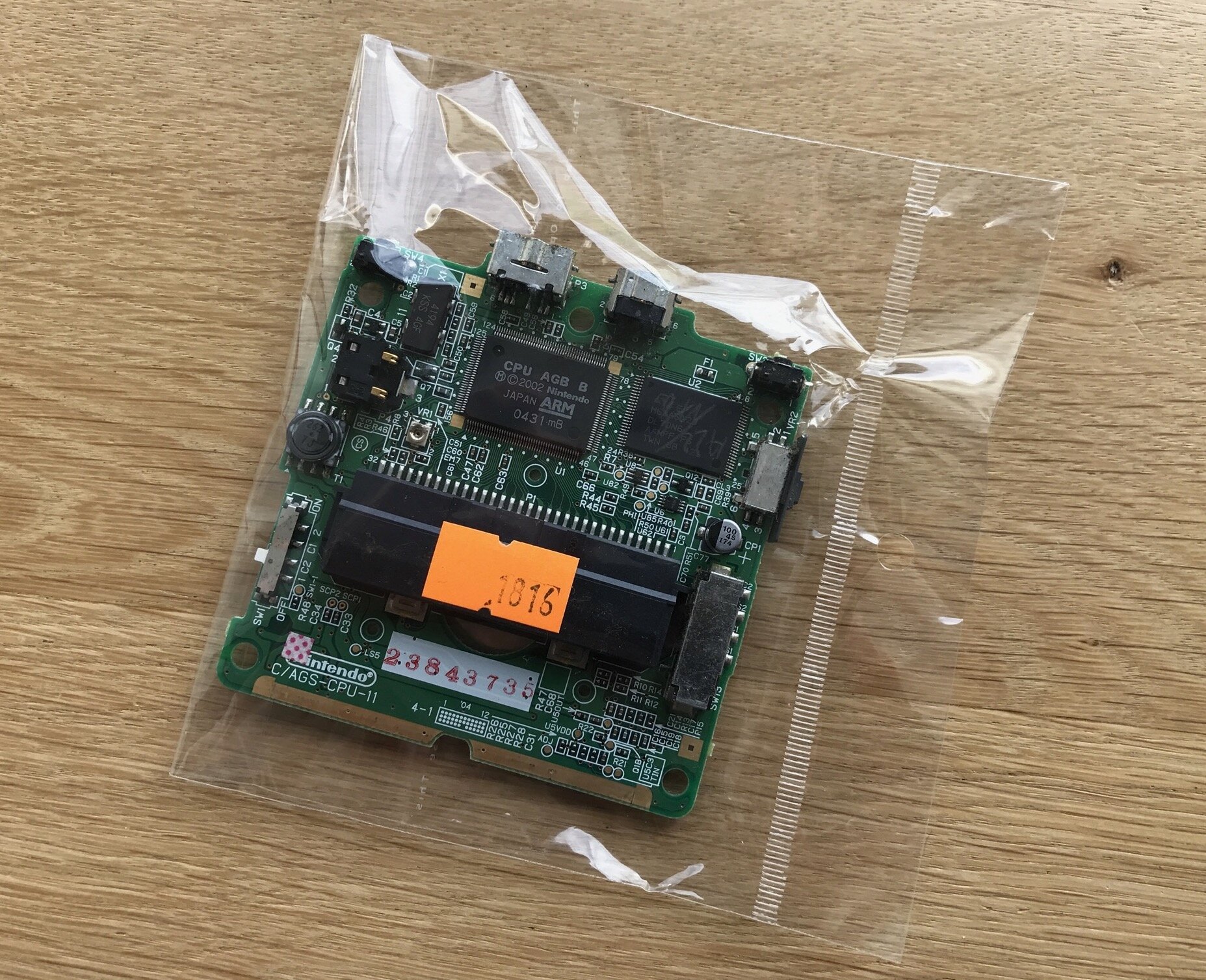

La Gameboy tiene muy pocas piezas, toda la acción está en un solo chip: la placa lógica. Pensé que si reemplazaba la placa lógica, el problema desaparecería. Afortunadamente, las piezas originales se pueden encontrar fácilmente a través de Ebay.

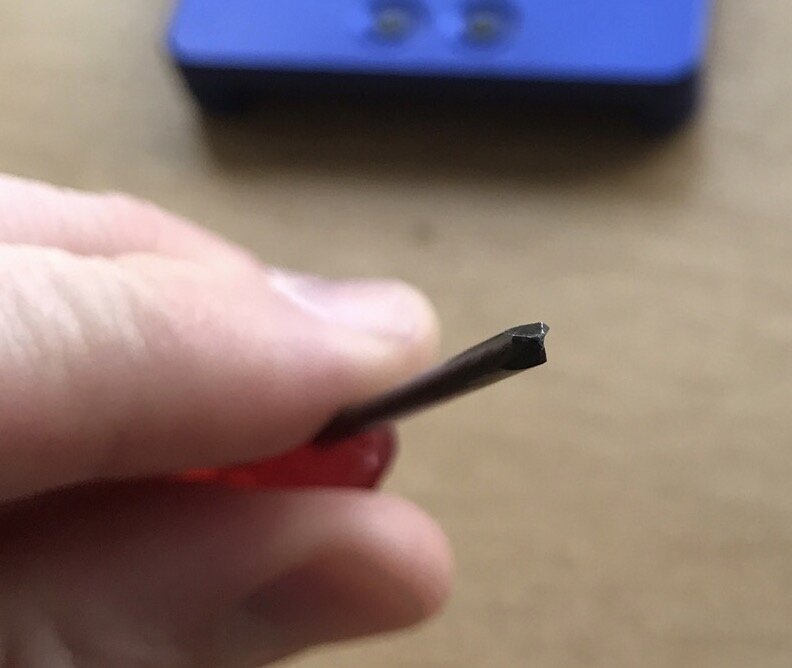

Nintendo prefiere que no se manipule su hardware, por lo que utiliza tornillos especiales para evitar que la gente abra las consolas. Realmente deberías usar un destornillador triangular de tres alas para abrir tu Nintendo, usar el destornillador equivocado muy probablemente dañará los tornillos.

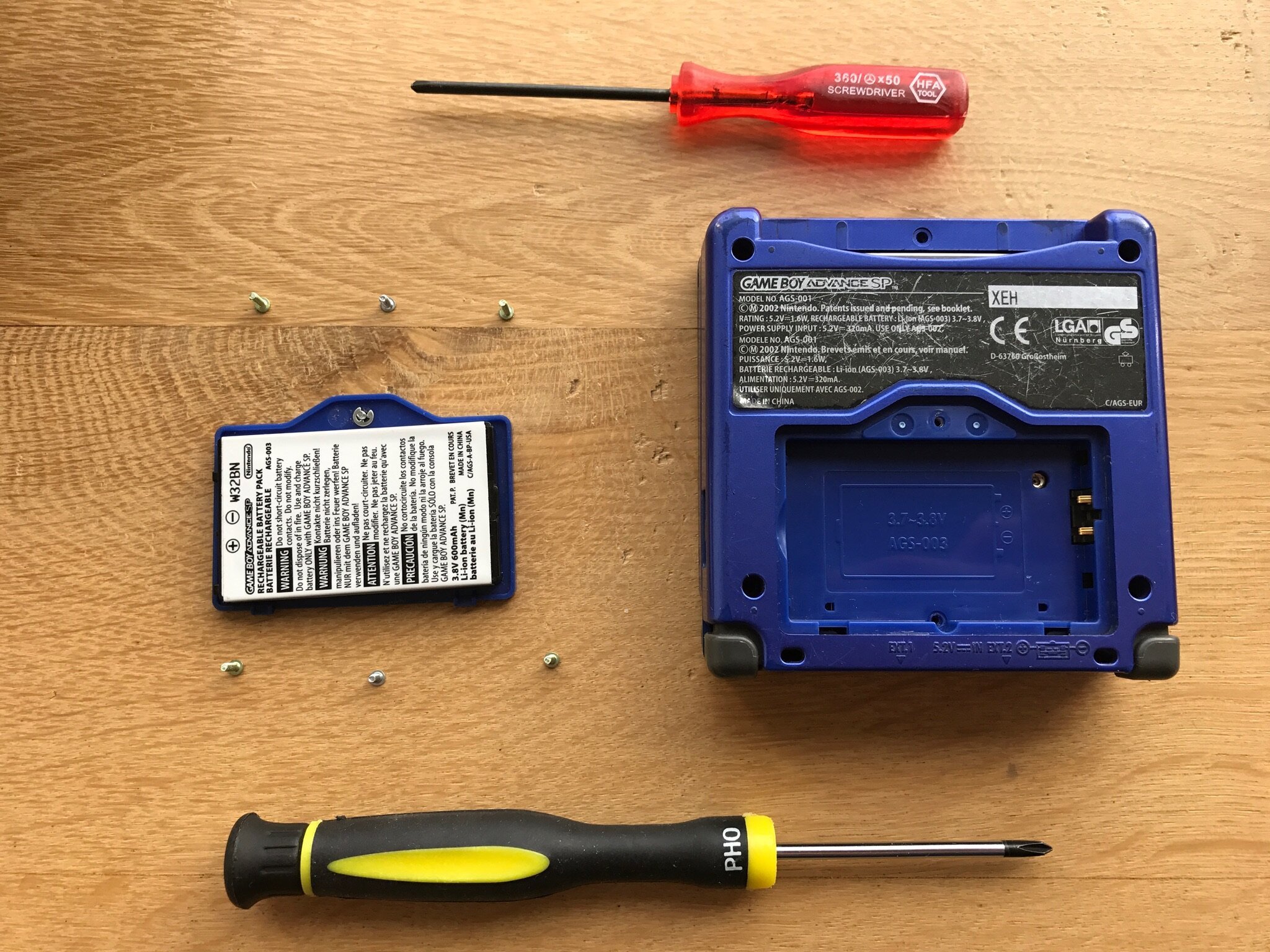

Siempre es bueno llevar un registro de los tornillos individuales al abrir dispositivos electrónicos. Muy a menudo se utilizan diferentes tornillos (longitud, anchura) en posiciones específicas. Aprendí esto por las malas al abrir un Apple PowerBook G4 (un portátil que contenía más de 50 tornillos...). Organicé los tornillos alrededor de la batería, algo que puedo reconocer fácilmente.

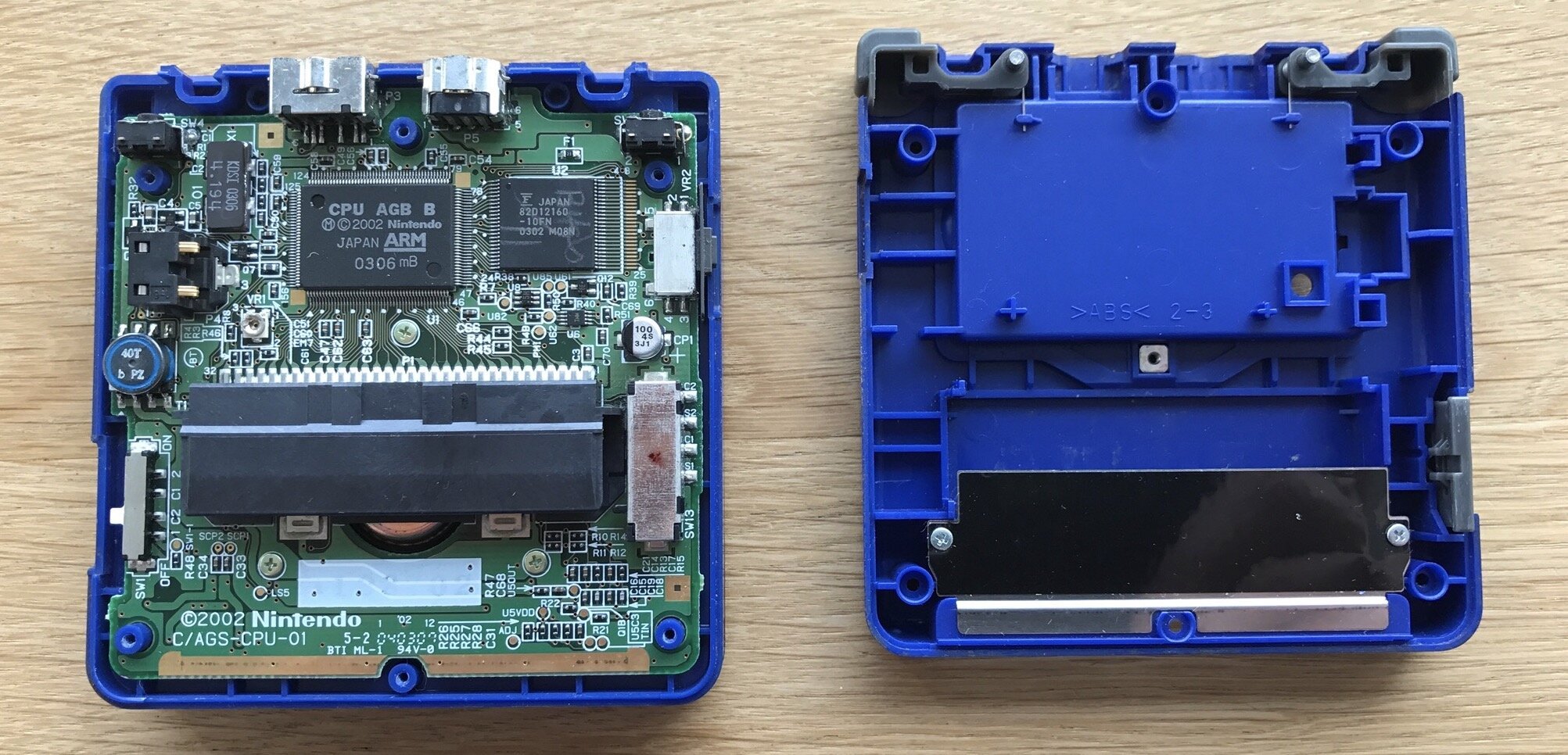

Después de quitar los tornillos, retire con cuidado la cubierta trasera. Preste especial atención a los botones de hombro (L/R) y de encendido.

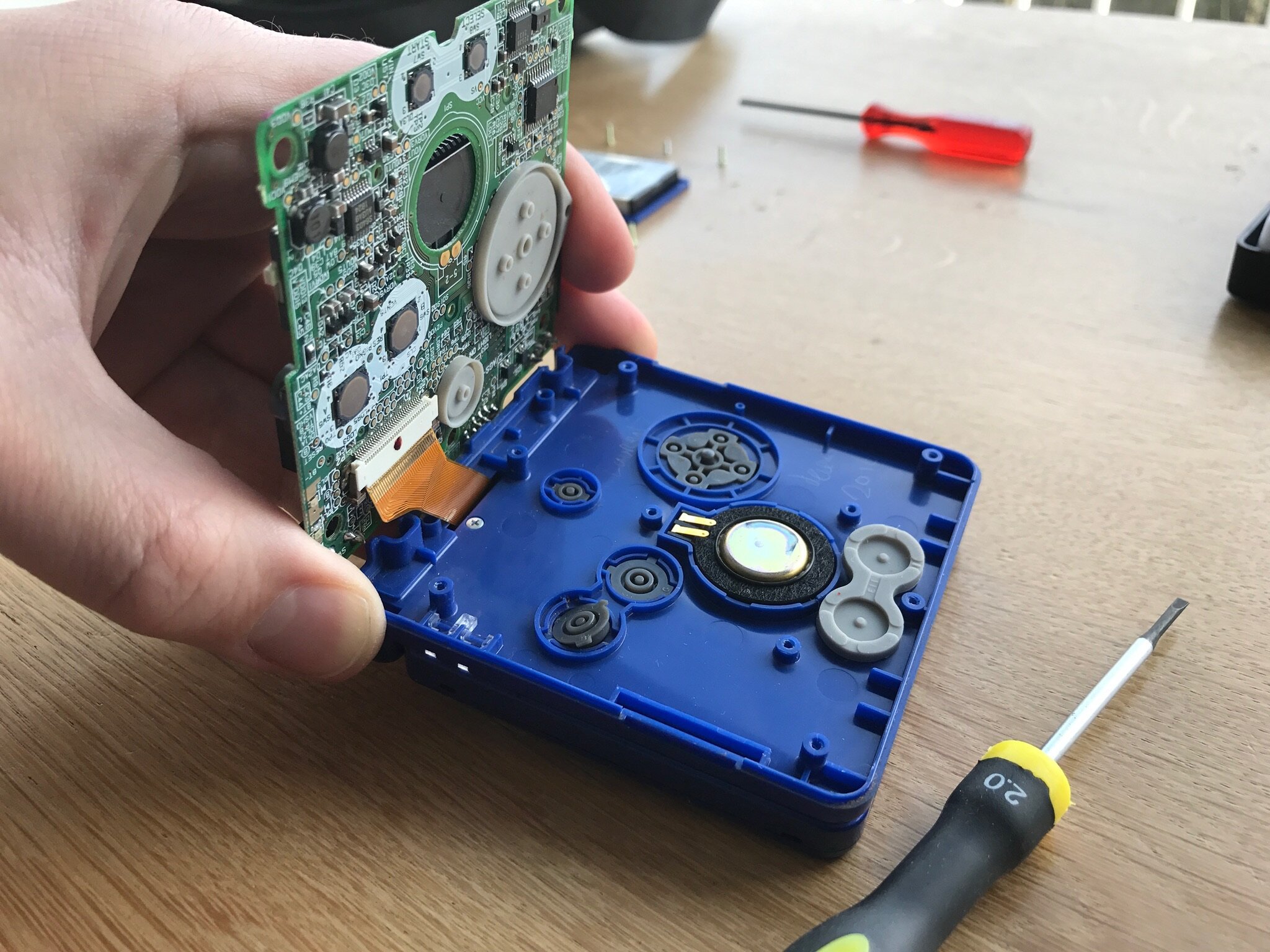

Al levantar la placa lógica de la Gameboy, tenga mucho cuidado con el cable plano que conecta la placa lógica a la pantalla. Está asegurado con dos pequeños 'clips' de plástico. Asegúrese de recordar cuál es la placa lógica defectuosa... y cuál es la nueva. :-)

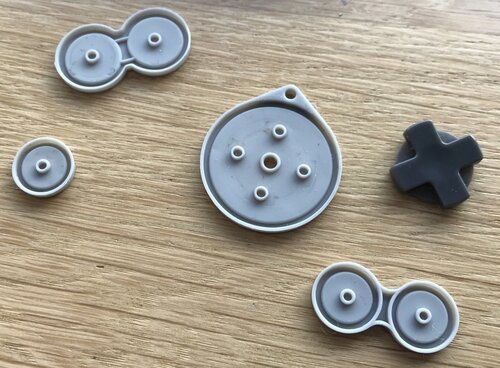

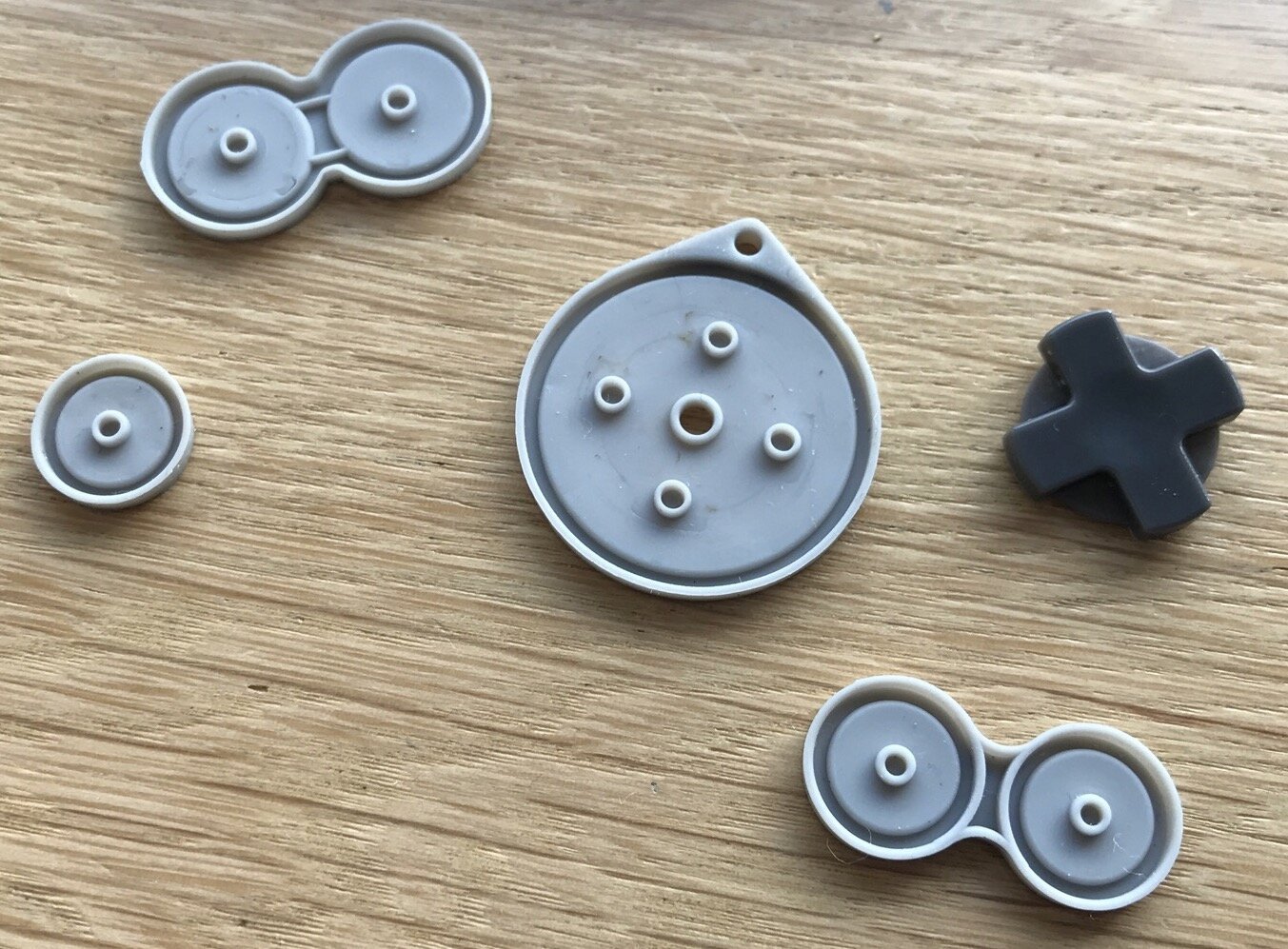

Este es un momento excelente para quitar los botones de la Gameboy y limpiarlos. Con el tiempo acumulan suciedad y limpiarlos es un extra.
Limpié los míos con un poco de agua y jabón para lavar platos. ¡Asegúrese de secarlos bien antes de volver a colocarlos!

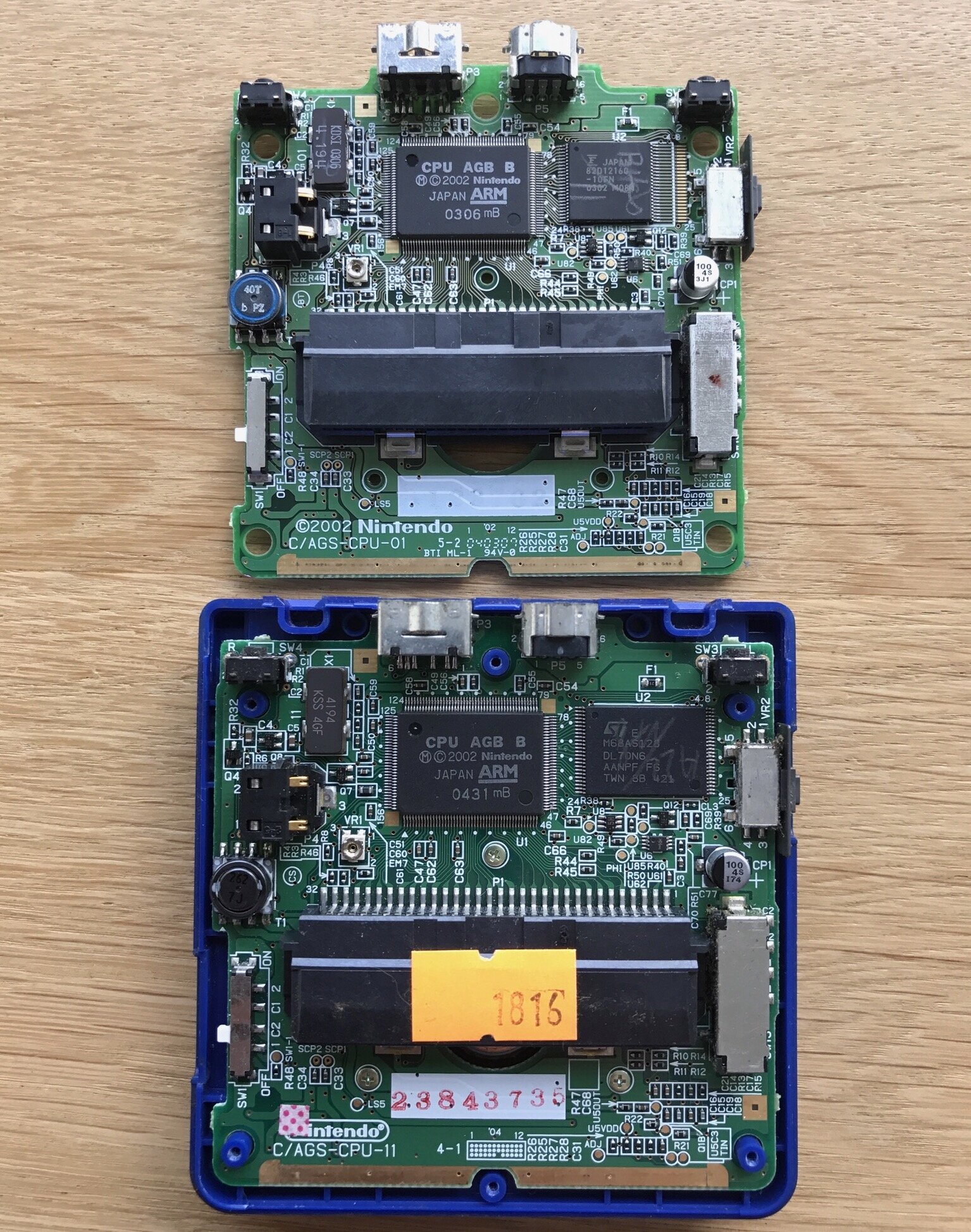

Mi placa lógica de repuesto parece tener una CPU ligeramente diferente. Se puede ver por las diferencias en los números de referencia en la placa lógica. Mi repuesto parece tener un número de revisión de CPU más alto, lo que indica una placa más nueva. No es raro que el hardware de los juegos evolucione durante el ciclo de vida de una consola de juegos, pero afortunadamente no afecta a la jugabilidad el hecho de que tengas una placa lógica más nueva o no.
Después de reinstalar la placa lógica, asegúrese de volver a asegurar el cable plano, los botones y los tornillos.

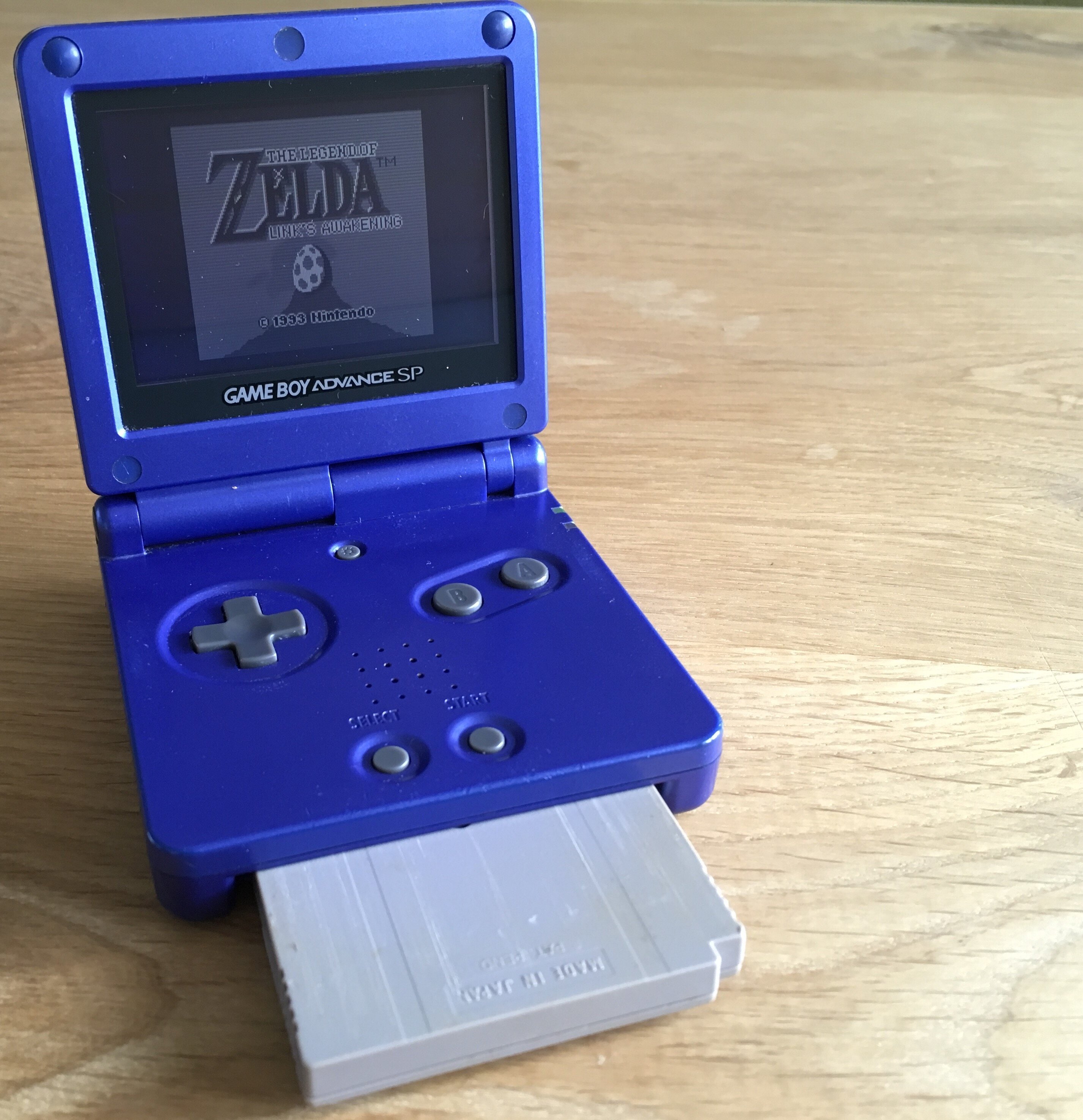

Después de volver a montar la Gameboy, llegó el momento de ver si funcionaba... ¡y funcionó! ¡La reparación fue un éxito y la Gameboy está de vuelta en servicio!
